本試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，可進行各種絕緣材料的拉伸、壓縮、彎曲、剪切等項目的檢測，符合國標GB/T 228-2021等各類標準。可得到試驗力、彈性模量、屈服強度等所要求的試驗數據。
廣泛用于航天航空、石油化工、機械制造、車輛制造、電線電纜、紡織纖維、塑料橡膠、陶瓷建材、食品、醫藥包裝、金屬材料及制品等行業。
1、本試驗機是由加載系統，傳動系統，數據采集、處理、控制、顯示系統等組成。該機采用立式結構，配有嵌入式高性能單片機控制器，LCD液晶顯示屏，全中文顯示及操作界面，信息顯示直觀、易讀，界面操作按鍵豐富，使用戶更簡單地使用和維護，完全根據習慣性的提示界面操作，完成系統參數設置。采用全數字交流伺服電機和精密減速傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
2、整機采用全數字?jǐn)?shù)據采集處理系統及LCD液晶顯示系統，通過計算機控制、采集、分析和處理試驗數據，繪制應力-應變、力-時間、應力-位移等曲線，并可打印試驗報告，控制器在試驗階段可以高速采樣數據，試驗過程中能動態實時顯示曲線；軟件能計算處理標準規定的扭轉性能：彈性模量、屈服強度、抗拉強度等力學數據。
依據標準
GB/T 16491-2008《電子式萬能試驗機》；
GB/T 2611-2007《試驗機通用技術要求》；
JB/T 7406.1-1994《試驗機術語材料試驗機》；
JJG 139-2014《拉力、壓力和萬能材料試驗機》；
ASTM A370鋼制品力學性能試驗的標準試驗方法和定義，
JB/T 6147-2007《試驗機包裝、包裝標志、儲運技術要求》；
GB/T 22066-2008《靜力單軸試驗機計算機數據采集系統的評定》；
GB/T 16825.1-2008《靜力單軸試驗機的檢驗 第1部分：拉力和（或）壓力試驗機測力系統的檢驗與校準》。
設備結構

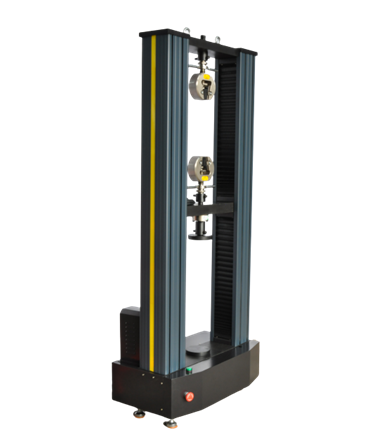

1、主機：采用立式結構，主要受力零部件采用整體加厚鋼板，鋼板選用優質碳素結構鋼，其它主要部件均選用相同鋼材，需要時則進行相應熱處理，確保設備的整機剛性達到長期使用的要求，減少維修帶來的各種影響。
2、動力系統：采用全數字交流伺服控制電機和驅動器作為動力輸出，伺服系統具有控制精度高和響應頻率高的特點，可保證傳動系統效率高，噪音低，傳動平穩，且加載均勻、穩定。
3、傳動系統：采用精密同步帶減速傳動，保證傳動的均勻、穩定及傳動高效和精度；采用原裝進口高強度無間隙精密滾珠絲杠，提高了傳動效率和位移、速度精度。滿足調整空間內任意調節，過程高速且噪音低。
4、測量系統：采用高精度、高穩定性的負荷傳感器，保證全程分辨率不變，線性良好，重復性可靠；可根據需要配備多個負荷傳感器，實現多范圍的試驗力測量；
5、閉環測量控制系統：采用全數字閉環控制系統，配合計算機軟件，通過LCD液晶顯示系統，同步顯示并進行數據處理，試驗結束后可通過圖形處理模塊對曲線進行放大、縮小觀察，數據再分析、編輯，產品性能達到國際先進水平。
6、設備具有多種過載保護、限位保護等安全措施，保證設備的安全使用。

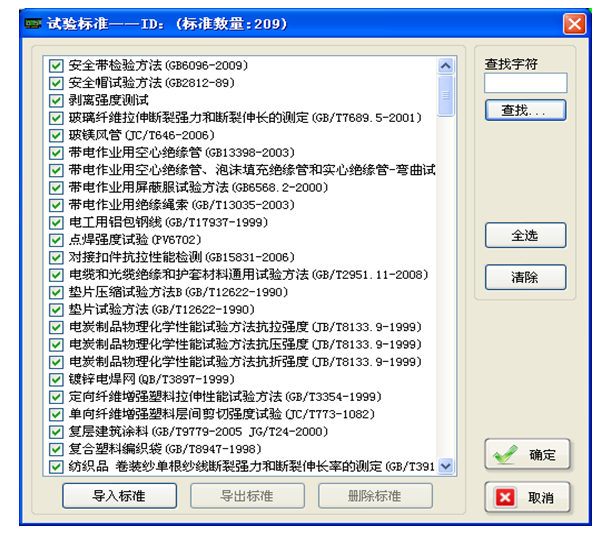

軟件介紹
1、電子萬能試驗機專用軟件，Windows操作平臺；
2、全中文人機對話用戶界面，操作方便；
3、試驗數據和特性曲線，隨著試驗進程實時動態顯示；
4、同組試驗特性曲線可迭加、再現、比較；
5、試驗曲線可局部放大，任意存取，分段分析；
6、具有負載量程全程不分檔功能；
7、全自動試驗程序控制，材料性能指標分析、報表打印和數據庫管理；
8、可按照用戶制定的格式打印報表；
9、采用人機交互方式分析計算被試材料的機械性能指標，可自動計算最大試驗力、彈性模量、屈服強度、抗拉強度、延伸率、非比例伸長應力等，也可人工干預分析過程，提高分析的準確度；
10、試驗數據采用數據庫管理方式，自動保存所有試驗數據和曲線，可按用戶要求格式打印試驗報告；
主要參數
1、最大負荷（KN）：10 20 30 40 50
2、試驗機級別：1 級
3、試驗空間：雙空間
4、空間分布：上部拉伸
下部壓縮
5、試驗力測量范圍：0.4%-100%FS
6、試驗力示值相對誤差：±1%以內
7、試驗力分辨力：1/300000FS
8、位移分辨力：0.05μm
9、位移示值相對誤差：±1%以內
10、試驗空間最大寬度：400mm
11、最大拉伸空間：750mm
12、最大壓縮空間：1000mm
13、橫梁移動速度調節范圍：0.01～500 mm/min
14、橫梁移動速度相對誤差：±1%以內
15、壓盤：φ100mm
16、安全保護：力過載保護，位移限位保護等
17、電源： AC 220V±10％、50Hz
18、總功率：1.5KW
19、外形尺寸：730*420*1800mm
20、重量：約180KG
